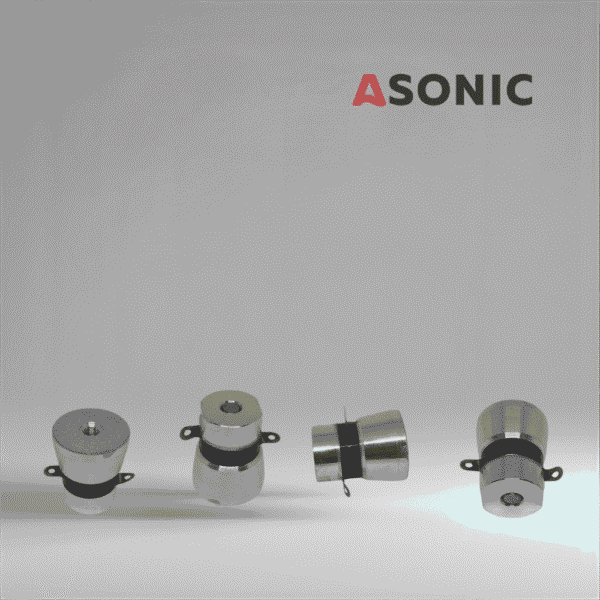

ASONIC Ultraschallwandler – 60 W / 40 kHz

Der ULTRASONIC-TRANSDUCER-60W-40kHz ist ein hochwertiger industrieller Ultraschallschwinger, der für den Betrieb mit 40 kHz optimiert ist. Mit einer maximalen Ausgangsleistung von 60 W gewährleistet er eine stabile Kavitation, eine präzise Reinigungsleistung und eine lange Betriebszuverlässigkeit in Ultraschallreinigungssystemen

Wichtigste Merkmale

• Industrieller 60-W-Ultraschall-Wandler
• Stabiler Ultraschalleffekt mit optimierter Arbeitsfrequenz von 40 kHz
• Niedrige Resonanzimpedanz (≤15 Ω) für hohe Effizienz
• Leichte Konstruktion mit nur 231 g
• Langlebiges Design für kontinuierliche Ultraschallreinigungsanwendungen

Technische Daten

Anwendungen

Diese 40-kHz-Ultraschallwandler werden häufig in professionellen Ultraschallreinigern eingesetzt, wo eine feinere Kavitationswirkung erforderlich ist

• Reinigung empfindlicher mechanischer und elektronischer Komponenten
• Medizinische und zahnmedizinische Instrumente mit komplexen Geometrien
• Laborglaswaren und Präzisionswerkzeuge
• Schmuck, optische Linsen und empfindliche Oberflächen

Anweisungen für den Gebrauch

1. Reinigen Sie die Oberfläche, auf der der Schallkopf angebracht werden soll.
2. Öffnen Sie die Flaschen A & B und mischen Sie gleiche Teile (im Verhältnis 1:1) mit einem kleinen Holzstäbchen.
3. Tragen Sie den gemischten Klebstoff gleichmäßig um den Schraubbereich des Schallkopfes herum auf.
4. Wichtig! Achten Sie darauf, dass der Klebstoff nicht in das Schraubenloch des Schallkopfes gelangt.
5. Ziehen Sie den Schallkopf fest, um eine vollständige Haftung und einen sicheren Kontakt zu gewährleisten.

Der Schallkopf muss mit einer Schraube und Klebstoff mit dem angegebenen Drehmoment befestigt werden, um eine optimale Haftung und einen zuverlässigen Kontakt für eine effektive Vibrationsübertragung auf die innere Tankoberfläche zu gewährleisten

Kompatibilität – erfordert die Verwendung mit den folgenden Teilen

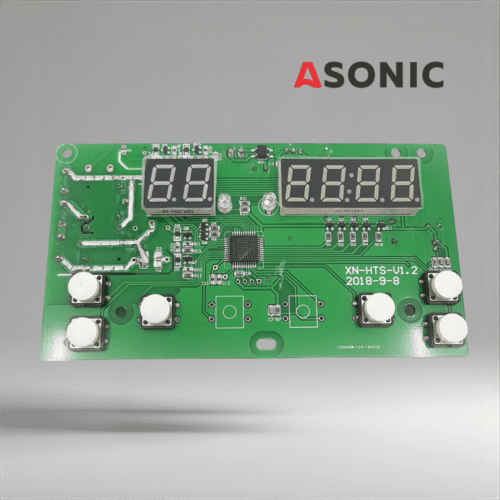

• Display PRO, Display PRO S.
• Temperatursensor
• Heizelemente: 100 W, 300 W, 500 W
• PCB-Antrieb: 120W-40 kHz, 60W-40 kHz

Montagetechnik

ASONIC-Ultraschallwandler werden mit einer Kombination aus verschweißten Schraubgewinden und Klebeverbindungen auf dem Wannenboden installiert. Diese Methode schafft eine homogene Verbindung mit der Wanne und ermöglicht eine stabile Kavitation, höhere Zuverlässigkeit und eine längere Lebensdauer des Ultraschallreinigers.
